X-MAX – новое семейство энергодисперсионных детекторов с уникальными характеристиками

Больше не нужно подстраивать условия наблюдения в электронном микроскопе под характеристики детектора ЭДС – получайте изображение наилучшего качества при малых токах зонда, а точный и быстрый микроанализ теперь возможен при любых условиях

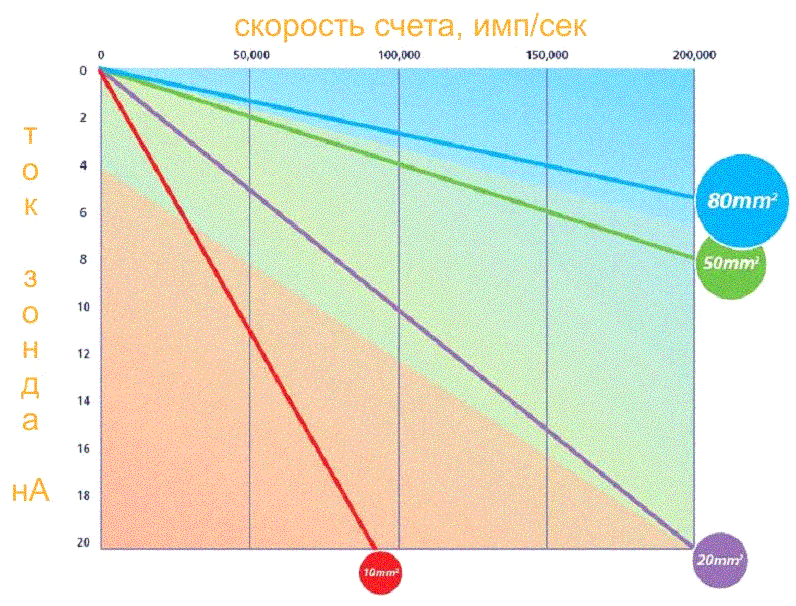

Для достижения скорости счета 100 000 имп/сек обычному SDD детектору (10мм²) требуется ток зонда более 20-50нА. При этих условиях качество электронных изображений существенно деградирует
X-Max 80мм² достигает этой скорости счета при токе зонда 2нА – т.е. Вы всегда будете работать в режиме, оптимальном для получения наилучшего качества изображений для РЭМ, не теряя в производительности и статистике счета
Впервые преимущества производительности SDD детекторов достижимы при оптимальных условиях наблюдения для РЭМ !


Ток зонда <1нА	Ток зонда >10нА

Новые SDD детекторы X-Max с активной площадью кристаллов, на выбор – 20, 50, 80мм²

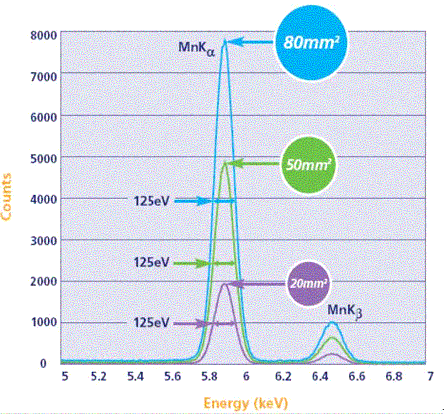

Гарантированные характеристики разрешения по энергии не зависят от площади кристаллов
Определение любых элементов от бериллия
Моторизованный слайдер

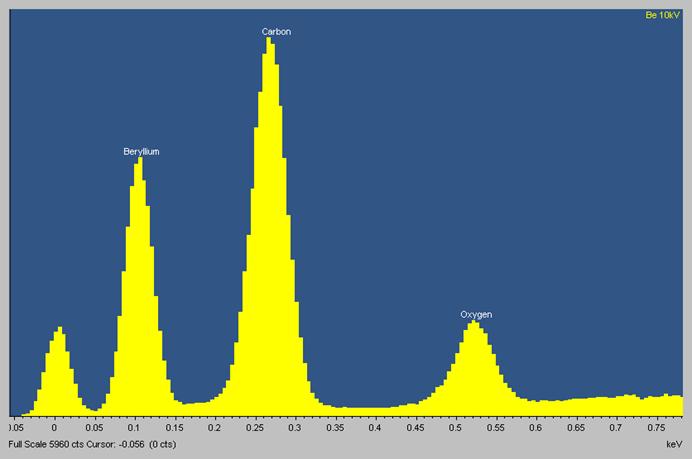

Участок спектра в области легких элементов (бериллий, углерод, кислород)

Чувствительность детектора X-Max 80мм² в 10 раз выше, чем у обычного детектора SDD или Si(Li) с площадью кристалла 10мм²

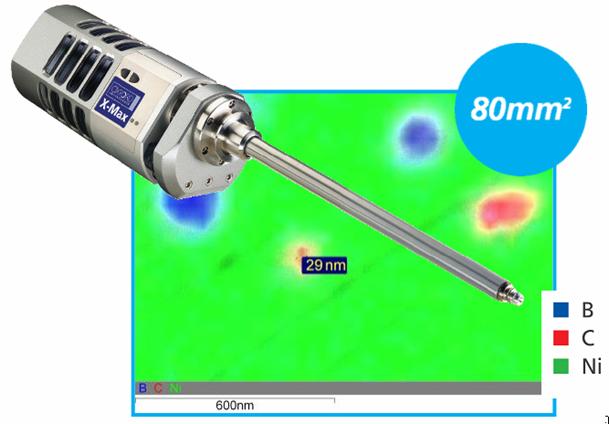

Высокая производительность и точность обеспечиваются при малых токах зонда - оптимальных для исследования наноструктур
Не требуется жидкий азот для охлаждения
Гарантирована стабильность позиции пика <1eV @Mn Ka и стабильность разрешения <1eV @Mn Ka при скорости счета до 100 000имп/сек
Гарантированные характеристики по легким элементам (углерод, фтор) соответствующие стандарту ISO 15632:2002
Надежный количественный анализ при скорости счета >100 000имп/сек
Уникальный интерфейс Inca Energy делает микроанализ простым и удобным
Модернизация (замена кристалла) для детекторов этого семейства может выполняться на месте установки

Пример: количественный анализ минерала (гранат) – стабильные результаты при любых скоростях счета (детектор X-Max-50мм²)

Условия анализа (скорость счета, время анализа, ток зонда)	Na₂O	MgO	Al₂O₃	SiO₂	CaO	TiO₂	MnO	FeO
320 000 имп/сек, 3сек ~13нA	0.37	6.05	21.21	37.12	1.37	0.07	0.95	32.85
200 000 имп/сек, 5сек ~8нA	0.07	6.15	21.57	36.63	1.51	0.12	0.89	33.06
100 000 имп/сек, 8сек ~4нA	0.06	5.91	21.44	37.42	1.62	0.02	0.82	32.70
10 000 имп/сек 60сек ~0.4нA	0.07	6.04	21.64	37.18	1.60	0.07	0.75	32.64
